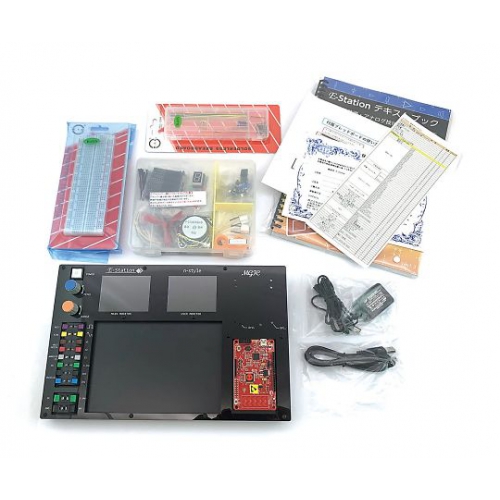

[특징]
오실로스코프가 2ch 있어 신호의 파형을 볼 수 있습니다.
신호 발생기를 통해 오실로스코프로 파형을 보면서 실제로 전기, 전자의 움직임을 확인할 수 있습니다.
사이프레스의 PSoC4를 탑재하고 있는 파이오니어 키트가 포함되어 있어 하드 소프트 모두 실험이 가능합니다.
전압계, 전류계를 갖추고 있어 임의의 부분의 전압값, 전류값을 확인할 수 있습니다.직류전원의 3.3V, 5V, 브레드보드, 저항이나 IC 등 부재 세트도 모두 세트로 되어 있기 때문에 바로 전기, 전자 학습을 시작할 수 있습니다.
파이오니어 키트로 c언어로 프로그램을 쓰고 하드의 컴포넌트나 핀 배치 등 설정, 브레드보드상에서 아날로그 회로를 짜고 그것들을 조합함으로써 다양한 회로를 실현할 수 있습니다. [사양]
본체 사이즈 : 310×210mm
전원 : DC5V / 소비 전류 : 약 200mA (기본 기능 동작시)
오실로스코프 : 2CH, Time 설정 공통 (Gain 개별 설정 가능)
중량: 약 630g (파이오니어 키트 포함)
디스플레이
해상도: 240RGB×320
사이즈 : 폭 48.6mm × 64.8mm
사용팁 PSoC5LP (CY8C5868AXI-LP035)
전압계: V1, V2: 0~5V
분해능: 1mV
전류계 : I : 0.01mA~100mA (내부 저항 30Ω)
신호 발생기
주파수 설정: SINE,RECT 개별 설정 가능, SINE: 4Vp-p/10Hz~76kHz/구동능력 25mA, RECT: 5Vp-p/1Hz~1MHz/구동능력 8mA(L)~4mA(H)
시간축 레인지 (Time): 10μs/D~50ms/D(12단계)
입력전압레인지(Gain1, Gain2) : 20mV / D~4V / D(8단계)
입력 전압 범위: 0~5V
입력 임피던스 : 1MΩ 이상
실험용 전원    DC5V : 전류 공급 능력 1A    DC3.3V : 전류 공급 능력 200mA
